从建筑的角度看防震措施
~抗震结构、减震结构、隔震结构、抗震等级~
Scroll Down
地球被十几块称为板块的岩层覆盖。在这些板块相互碰撞的区域附近会产生强大的力量,从而引发地震。由于日本恰好处在四个板块的交界处,所以每年有几千次的地震发生,是世界上屈指可数的地震大国。
建筑标准法中的抗震标准,根据以往大地震中的教训和经验几经修订。
日建设计不仅遵守全国统一的抗震标准,始终走在研究的最前沿并将高于法律标准的知识应用到设计中。而且,我们还根据客户对每栋建筑的要求,针对具体的抗震措施进行精细化的提案。
这里,我们将针对地震与建筑震动的关系、抗震措施中重要的抗震等级、实现抗震性能的三种结构形式、以及超越结构框架确保建筑整体安全的性能设计方面进行介绍。
CATEGORY
地震对建筑物损坏的危险性
从建筑设计的角度考虑地震时,除了表示地震震动幅度的地震烈度外,振动周期也非常重要。每个建筑都有自己的自振周期,当它与地震晃动的周期一致时就会发生共振,从而加大危害。根据振动周期可以把地震分为四类:周期约0.5〜1.0秒的叫做短周期地震动、1.0〜2.0秒叫做稍短周期地震动、2.0~5.0秒的叫做稍长周期地震动、5.0秒以上的叫做长周期地震动。住宅与小型建筑~中型建筑在稍短周期地震动时容易大幅震动,在1995年阪神淡路大地震时可观测到该类建筑受灾惨重。另一方面,高层建筑则容易受到长周期地震动的影响。距离长、时间长的振动传递是长周期地震动的特征,2011年东日本大地震时,即使在远离震中的地区高层建筑的震动幅度也非常之大。
保护建筑免受地震破坏的三种结构
在考虑建筑的抗震措施时,必须了解抗震结构、减震结构、隔震结构这三种结构。这三者虽然都是保护建筑免受地震破坏的结构方式,但三者各具特点。根据建筑所需功能选择合适的结构形式至关重要。
抗震结构
抗震结构主要通过主体框架即柱子、房梁、墙体的强度和硬度来抵御地震。由于地震的能量会直接传递到建筑,从而引起建筑大幅度摇晃,根据地震规模会造成不同程度的破坏。大地震后,需要检查建筑的损毁程度并尽量修复。
在抗震结构中,墙体等构件的均衡配置对成本控制而言极为重要。抗震结构是从小型住宅到高层建筑最广泛采用的一种结构形式。
减震结构
减震结构通过在建筑内设置减震构件(阻尼装置)吸收地震能量。通过减少传递到主体框架的地震能量,从而降低地震对建筑的损坏程度。大地震后,一般不需要更换阻尼装置。即使受损也能够修理和更换,因此可以比较容易地恢复到地震前的状态。
与抗震结构相比,通过阻尼装置的减震效果可以在地震时抑制建筑的震动与变形。此外对于大风引起的楼体晃动,也可以利用阻尼装置来解决。作为减震构件的阻尼装置,从用于小型建筑的撑杆式阻尼,到用于晴空塔的PC结构的中央支柱,形状多样,可按需选用。
隔震结构
隔震结构利用隔离装置将建筑与地基隔离,利用阻尼装置吸收地震能量。由于地震能量被设于建筑和地基间的隔震层吸收,能进一步减轻建筑本身受到的损坏。大地震后,一般不需要更换阻尼装置,经过检查损坏程度,即使出现性能低下的情况,只要修理、更换即可恢复到地震前的状态。
与抗震、减震结构相比,隔震结构能更好地抑制建筑的震动和变形,但初始费用较高,需要隔震层施工费、隔震构件费用、及设置伸缩缝的费用。不过,随着建筑层数的增高成本增高的比率会越小。该种结构形式不仅能够实现较高的抗震等级,相较于抗震及减震结构还可以实现自由度较高的建筑规划设计。
由于隔震结构可以在地震时减缓建筑的摇晃程度,减少家具和固定装置等的跌落及损坏,从而充分保证建筑在地震后的功能,因此近年来被广泛应用于大规模建筑设计中。
性能设计
性能设计是通过与客户沟通确定客户所需的性能后,为实现性能要求而进行的设计。包括地震后需要确保何种功能、为确保这些功能需要采取何种措施等目标的设定。
确保受灾时也能正常完成重要业务的办公空间,在考虑BCP(业务持续性计划)方面非常重要。为此,除结构框架外,还需研究如何确保非结构构件的安全性以及持续开展业务所需的电力与生命线等问题。
因此,在制定建筑规划时,应在考虑地块与地基的特点、各个建筑的条件及所要求的抗震等级等问题的同时,从三种结构形式中选择适宜的结构形式。

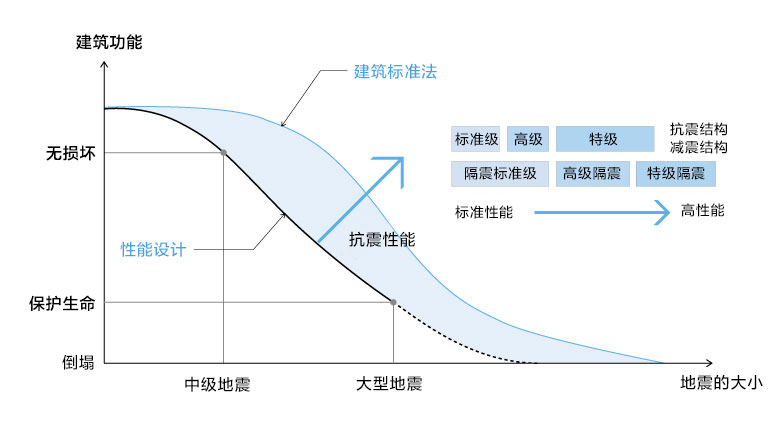

抗震等级
抗震等级指建筑所需的抗震性能。日建设计会根据客户对建筑设计的要求,在考虑建筑的规模与用途、建筑使用者等事宜的基础上,确定每栋建筑的抗震等级。在设定等级时,从大地震时建筑的损坏程度,到遭遇超过设防烈度的地震时建筑的损坏程度都要提前预估。

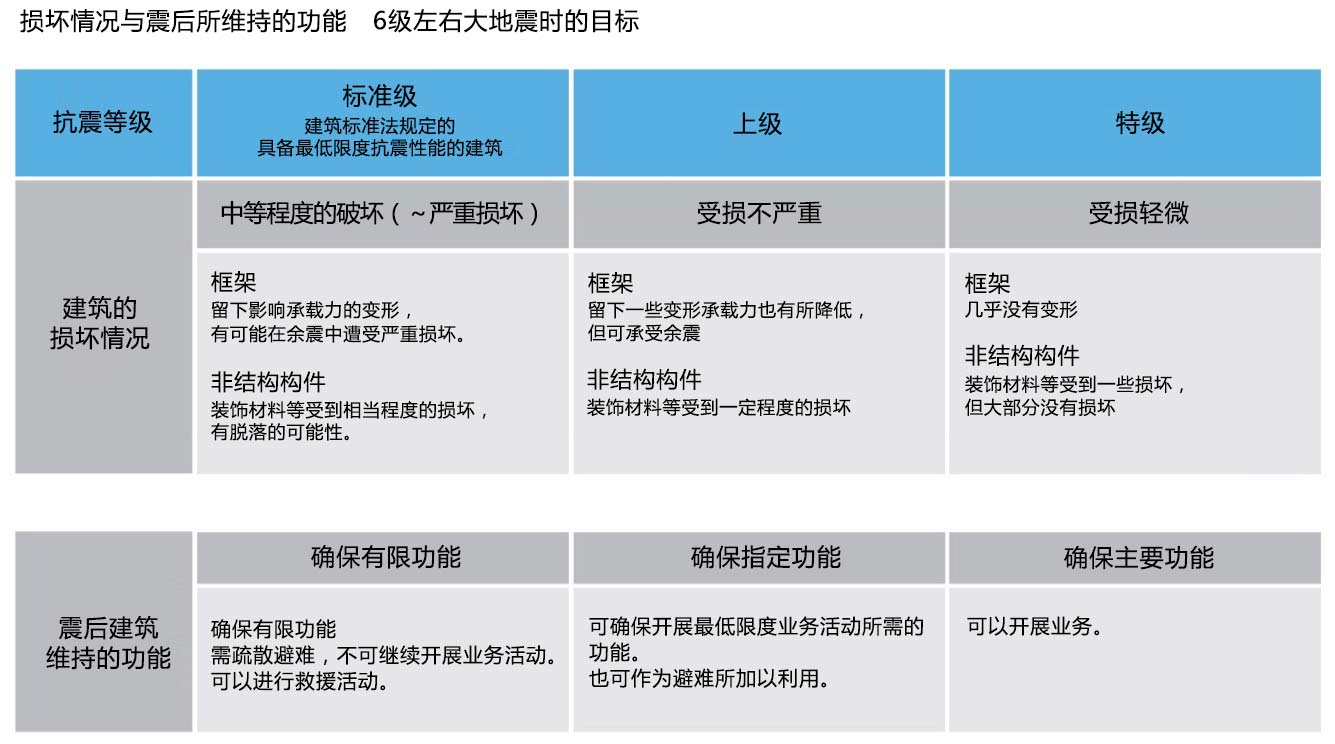

以6级地震时的破坏情况为例对抗震等级进行说明。
分为标准级、高级、特级这三个等级。
・标准级:建筑标准法规定的具备最低限度抗震性能的建筑,地震引起的变形会影响建筑总体框架,有可能在余震中遭受严重损坏。此外,装饰材料受到相当程度的损坏,有脱落的可能性,必须疏散避难,不可继续开展业务活动。
・高级:框架中存在一些变形,抗震能力也有所降低,但不会在余震中倒塌。装饰材料等受到一定程度的损坏。可确保开展最低限度业务活动所需的功能,也可作为避难所加以利用。
・特级:受损轻微,框架几乎没有变形。装饰材料等受到一些损坏,但几乎没有问题。可以继续开展业务。
为提供最好的技术,日建设计不断挑战、坚持钻研,在进行结构设计时始终走在时代的最前沿。面对不断变化的社会需求(经济原则、人类感受的多样化、对BCP和非结构材料的考虑)和以现有知识无法预见的来自大自然的威胁,我们从不倚仗经验知识固步自封,而是时刻铭记要以谦虚的态度打造出客户满意的建筑。
