未来への知られざる提案——日建設計のプロフェッショナル・サービス
第2回 ファサードエンジニアリングによる新たな社会的価値創造（前篇）
Scroll Down

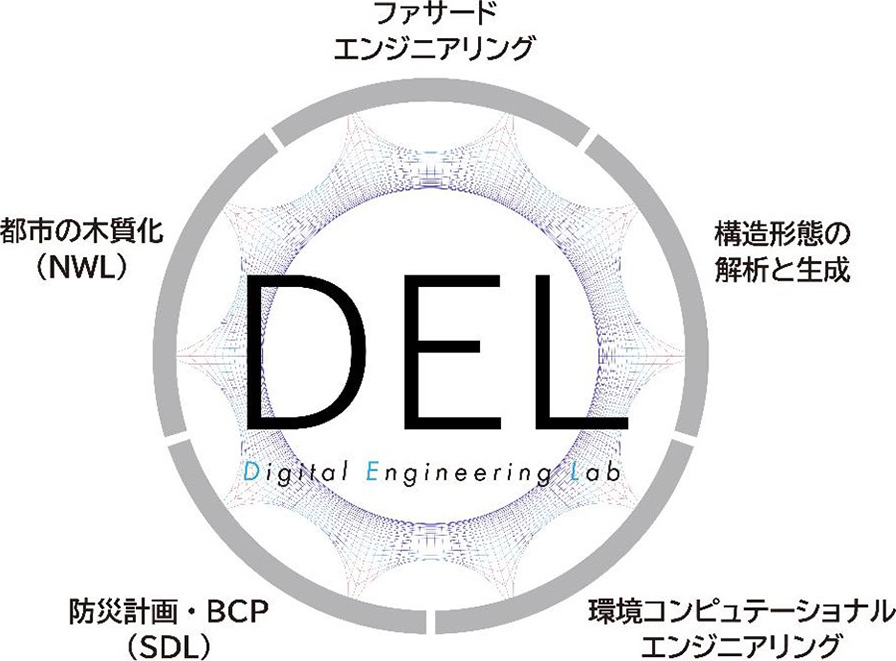

DELでは、現代の建築設計・都市計画に求められる新規領域・領域横断の設計技術について、5つの専門チームが技術提案や設計支援を行っている
そのDELが行うサービスの１つが高度な解析技術を基にした建築のファサードデザインです。ファサードは、外部と内部の環境をコントロールする装置でもあり、そのつくり方によって温度や照度、そして眺望など内部空間の環境が変化します。さらにファサードの形状は、景観や周辺環境に大きな影響を与えます。環境負荷を抑え、デザイン性の高いファサードをつくるため、DELは意匠や構造、設備、環境、施工などの領域を横断した創意工夫を積み重ねています。
DELで、ファサードエンジニアリングや環境コンピュテーショナルシミュレーションを率いる舘 景士郎（設計技術部門テックデザイングループダイレクター）に、日建設計のファサードデザインの独創性と、それがもたらす社会的価値について話を聞きました。
DELで、ファサードエンジニアリングや環境コンピュテーショナルシミュレーションを率いる舘 景士郎（設計技術部門テックデザイングループダイレクター）に、日建設計のファサードデザインの独創性と、それがもたらす社会的価値について話を聞きました。
空と緑の眺望を最適化し、場所の最大価値を生む——天空・緑視率という新発想

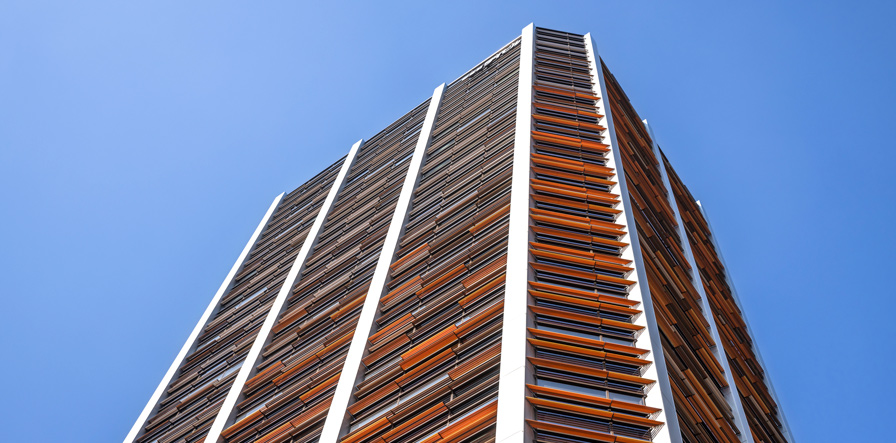

🄫Akira Ito [aifoto]

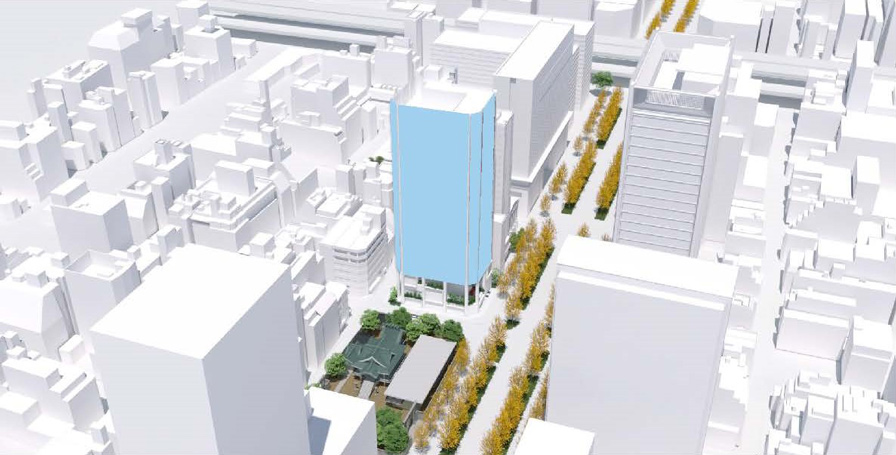

大阪の中心部に2024年に竣工した「御堂筋ダイビル」では、高い環境性能はもちろんのこと、利用者にとっての付加価値が求められました。そこで日建設計が提案したのが、豊かな眺望が得られる敷地条件を生かした外皮のあり方でした。南側に緑豊かな難波神社、東側に美しい銀杏並木の御堂筋を臨む場所で、日射の負荷を抑えながら最高の眺望を得るための方策とは——？
DELのファサードエンジニアリング・チームはここで、「天空・緑視率」という新しい手法を開発しました。この聞き慣れない「天空・緑視率」とは、人間の視野に入る「空」と「緑」の面積比率を数値化したものです。建築設計では一般的な天空率という考え方を、ＤＥＬが応用し発展させました。解析に使うのはライノセラス、グラスホッパーという汎用ソフトですが、DELの独自のプログラミングによって場所固有の「眺望」を定量化することができます。
このオリジナル技術を使って「御堂筋ダイビル」では、以下のようにファサードデザインを展開していきました。
このオリジナル技術を使って「御堂筋ダイビル」では、以下のようにファサードデザインを展開していきました。

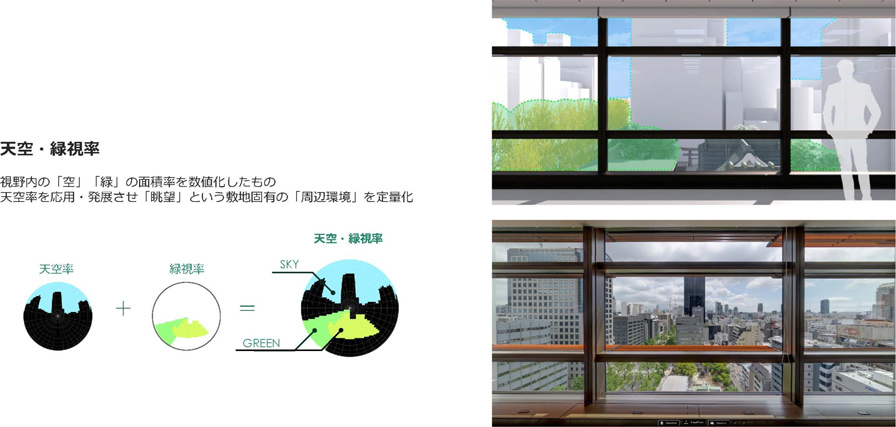

空と緑の面積を数値化して示す「天空・緑視率」 右下：🄫Akira Ito [aifoto]
同じ建物内でも方角や高さによって眺望は異なります。そこで、まずはビル内のあらゆる場所から見える空と緑の割合を数値化し、「ビューポテンシャル」として壁面にマッピングします。

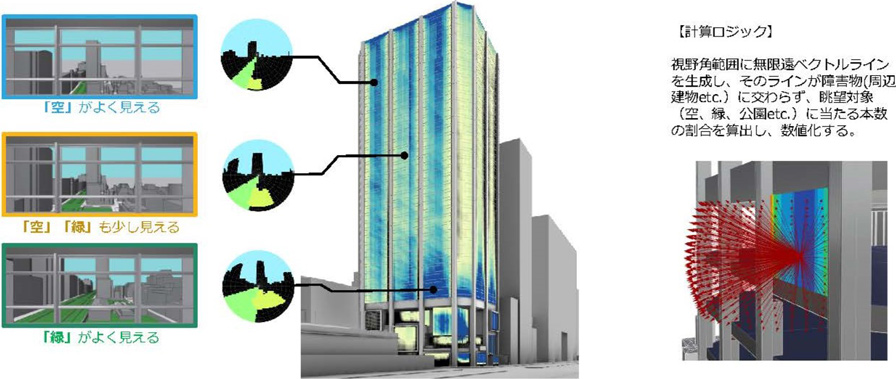

空と緑の面積を数値化し、各窓面の「ビューポテンシャル」を色分けして示す「天空・緑視率」
通常、眺望を得るためには日射を遮りきれないというジレンマがファサードデザインには伴います。熱負荷を少なくするためには窓が少ない方がよく、眺望のためにはガラス面を大きくする方が有利だからです。
そこで「ビューポテンシャル」を基準に、日射遮蔽のためのルーバー（フィン）の深さや角度についてコンピュータ・シミュレーションを使って検討しました。その結果、もともと眺望があまり良くない（ビューポテンシャルが低い）場所ではルーバーの数を増やし奥行きを深くし、環境負荷を抑えました。一方、ビューポテンシャルの高い場所ではルーバーを少なく奥行きを浅くし、眺めのよい室内空間としました。
そこで「ビューポテンシャル」を基準に、日射遮蔽のためのルーバー（フィン）の深さや角度についてコンピュータ・シミュレーションを使って検討しました。その結果、もともと眺望があまり良くない（ビューポテンシャルが低い）場所ではルーバーの数を増やし奥行きを深くし、環境負荷を抑えました。一方、ビューポテンシャルの高い場所ではルーバーを少なく奥行きを浅くし、眺めのよい室内空間としました。

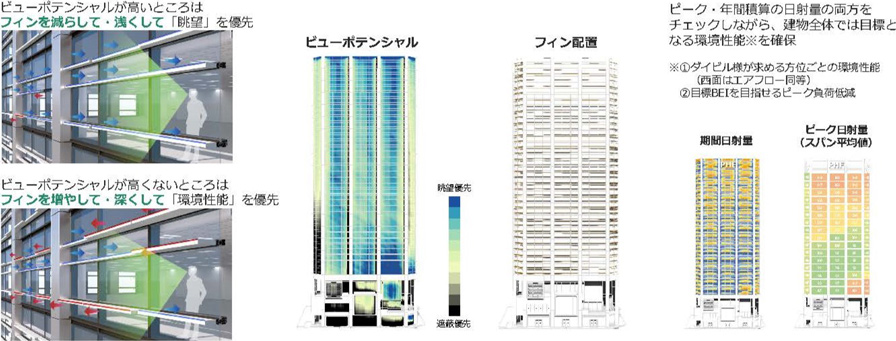

ビューポテンシャルと日射遮蔽のフィン（ルーバ−）を掛け合わせ、環境性能と眺望という矛盾したニーズを外装に反映するデザイン手法
DELは、この複雑なシミュレーションを何度も繰り返し、設計者と共にファサードを吟味。それでも「最適解はコンピュータだけでは得られない」というのが舘の見解です。
そのため、さらにCGで外部からの見え方や内部からの眺望を確認。最終的には、デザイン的な観点に加え、建築資材を少なくしてコスト調整するなど、総合的な観点から案を絞り込んで行きました。
そのため、さらにCGで外部からの見え方や内部からの眺望を確認。最終的には、デザイン的な観点に加え、建築資材を少なくしてコスト調整するなど、総合的な観点から案を絞り込んで行きました。

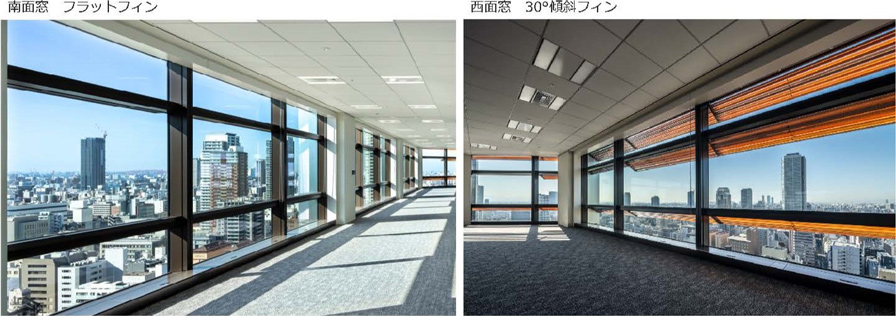

水平のフィンと傾斜したフィンを織り交ぜて、方位や高さによって適正配置し、建物全体で目標とする環境性能を確保 🄫Akira Ito [aifoto]
天空・緑視率に基づく検討の結果、近代建築のような均質空間ではなく、それぞれの場所の快適さを最大化し、多様性のあるファサードとオフィスの執務空間が完成しました。
この天空・緑視率は、都市のパブリック・スペースにも応用できるツールです。空や緑の見え方を評価することで、より快適な場づくりに寄与できます。御堂筋ダイビルでも、御堂筋に面する下層階の眺望の評価に天空・緑視率を活用。気持ちよく感じられる緑の多いテラスをつくりました。
この天空・緑視率は、都市のパブリック・スペースにも応用できるツールです。空や緑の見え方を評価することで、より快適な場づくりに寄与できます。御堂筋ダイビルでも、御堂筋に面する下層階の眺望の評価に天空・緑視率を活用。気持ちよく感じられる緑の多いテラスをつくりました。

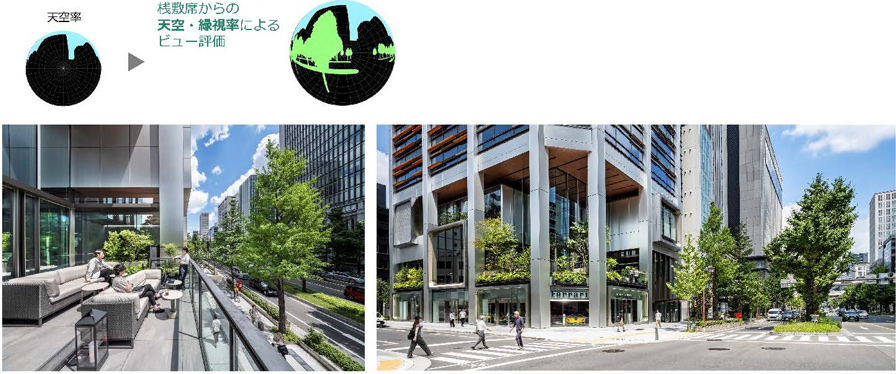

天空・緑視率をもとに、歩行者やテラスからのビューを可視化。天空率の低い低層部の緑視率を高めて、都市空間の価値向上にもつなげた 🄫Akira Ito [aifoto]
